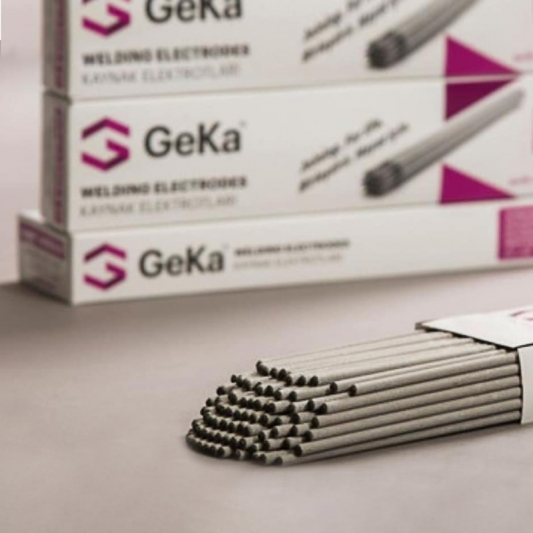

Electrodes de rechargement GEKA référence : ELHARD 600R

Pour une qualité de soudure optimale, les électrodes doivent être conservées à une température de 120°C sur le lieu de soudage avant utilisation. Cela évite que l’électrode prenne l’humidité, supprimant les risques de porosité du cordon de soudure.

Elle optimise la soudure en produisant une chaleur constante qui protège les électrodes de l’humidité avant utilisation. Cela évite les risques de porosité provoquée par la présence d’hydrogène dans le cordon de soudure.

L’étuve électrodes DRY 5.150 est un appareil mobile dans lequel est maintenue une température élevée afin de conserver idéalement les électrodes enrobées. Elle est très utile lorsque les électrodes sont sujettes à refroidissement, durant les transports sur chantier par exemple. L’étuve électrodes DRY est conçue pour accueillir 5 kg d’électrodes d’une longueur maximale de 450 mm.

Alimentation : 230 V - 50 Hz
Capacité d'électrodes : 5 kg
Longueur d'électrodes : 450 mm
Température max : 150 °C

Poids : 3 kg
Taille : 170 x 610 mm

L’étuve électrodes DRY 5.200R est un appareil mobile dans lequel est maintenue une température élevée afin de conserver idéalement les électrodes enrobées. Elle est très utile lorsque les électrodes sont sujettes à refroidissement, durant les transports sur chantier par exemple. L’étuve électrodes DRY est conçue pour accueillir 5 kg d’électrodes d’une longueur maximale de 450 mm.

Alimentation : 230 V - 50 Hz
Capacité d'électrodes : 5 kg
Longueur d'électrodes : 450 mm
Température réglable : 50>200°C
Thermostat réglable et thermomètre en façade.

Poids : 3.2 kg
Taille : 170 x 610 mm

Câble spécifique pour le soudage, conforme à la directive européenne pour la basse tension.
Couleur de la gaine: NOIR.
Norme de référence: H01N2-D HAR.

Caractéristiques de fonctionnement:
Température maximale de fonctionnement de la tresse en cuivre: 90 °C.
Température du court-circuit: 250 °C.
Bonne résistance à l'abrasion, aux agents atmosphériques et à l'ozone.
Bonne résistance aux flexions et aux torsions fréquentes.
Type d'utilisation: Réalisation des câbles de masse et des câbles porte électrodes.
Pendant l'application le câble de soudure ne doit pas être enroulé.

Trois sections proposés :

16 mm² pour une utilisation 120 A @60% - 130 A @35%
25 mm² pour une utilisation 164 A @60% - 184 A @35%
35 mm² pour une utilisation 210 A @60% - 241 A @35%

Vendu au mètre linéaire
Si vous souhaitez  2 mètres linéaire de câble, vous devez commander  2 pièces dans votre panier.

La manière rapide et facile de tenir des pièces.

Mode d'emploi
Eteindre le magnet lors de la mise en place,et l'allumer lorsque vous êtes prêt à travailler.

Très pratique pour le maintien de tube rond et carré ainsi que les plaques de tôle.

2 dimensions vous sont proposés et 3 modèles:

MSA46-HD : force de traction 40 Kg - Dimension 111 x 95 x 29 mm - Angles  45 et 90 °
MSA48-HD : force de traction 75 Kg - Dimension 152 x 130 x 35 mm - Angles 45 et 90 °
MSA53-HD : force de traction 65 Kg - Dimension 152 x 130 x 35 mm - Angles 45 - 60 et 90 °

La manière rapide et facile de tenir des pièces rondes ou plates

Mode d'emploi
Eteindre le magnet lors de la mise en place,et l'allumer lorsque vous êtes prêt à travailler.

Deux interrupteurs marche / arrêt pour un fonctionnement indépendant.

2 dimensions vous sont proposés :

MS2-80 : force de traction  55 Kg - Dimension 152 x 152 x 38 mm.
MS2-90 : force de traction 120Kg - Dimension 197 x 197 x 48 mm - Angles

Ces "coins permettent se maintenir 2 pièces en angles.
Pratique: positionné sur l'extérieur ,elles laissent une place dégagée pour la soudure par point par l'intérieur.

Différents angles de positionnement possible : 60 - 90 - 120°
Dimensions 83 x 95 x 16 mm.

La manière rapide et facile de tenir des pièces. muni d'un trou central pour une préhension plus facile.

3  possibilités d'angles  vous sont proposés en fonction du  modèle choisi:

MS 45 : force de traction 30 Kg - Dimension 111 x 95 x 19 mm - Angles  45 et 90 °
MS 60 : force de traction 25 Kg - Dimension 111 x 95 x  mm - Angles 60 et 90 °
MS346C : force de traction 40 Kg - Dimension 140 x 111 x 19 mm - Angles 45 - 60 et 90 °

Equerre magnétique ajustable de 30 à 275 °, une manière rapide et efficace de tenir des pièces rondes ou plates ensemble.

Mode d'emploi
Eteindre le magnet lors de la mise en place,et l'allumer lorsque vous êtes prêt à travailler.

Poignée pour régler et verrouiller  l'angle désiré

Pince de masse magnétique tournante pour l'ancrage sur toutes les surfaces ferreuses.

Cette pince de masse est très pratique pour toute les soudures de pièce disposant d'une grande surface plane, là ou une pince de masse traditionnelle ne s'accroche pas facilement.

Section  de câble préconisé : 35-50 mm²
400 A @ 60 % et 500 A @ 35 %

Électrode à enrobage graphito-basique à haut pourcentage de nickel, destiné à la réparation de différents types de fontes.
Très résistant à la fissuration. Bon accrochage et hautes caractéristiques mécaniques.
Polarité +


Applications:
Réparation bloc moteur, corps de pompe, défauts de fonderie...

Deux diamètres proposés :

Ø 2,5 mm ( paquet 12 électrodes)
Ø 2,2 mm ( paquet de 9 électrodes)

5 Électrodes aluminium Ø 3;2 mm  avec 5% silicium pour l’assemblage et la réparation de pièces en aluminium ou alliages d’aluminium.
Polarité +


Applications:
Réparation bloc moteur, corps de pompe, défauts de fonderie...

Marteau pique soudure permettant le retrait du laitier de soudure lorsque l'on utilise des électrodes enrobées ( rutiles-basics...) ou un fil de soudure sans gaz .

Poids  330 Grammes

Manche en acier d'une longueur  total de 24 cm.

Poignée longueur  11 cm ( comprise dans la dimension totale de 24 cm.)permettant une très bonne prise en main du marteau.

Pince de masse magnétique commutable pour l'ancrage sur toutes les surfaces ferreuses.
Le blocage du magnétisme permet d'enlever facilement les déchets adhérent à la partie aimantée

Cette pince de masse est très pratique pour toute les soudures de pièce disposant d'une grande surface plane ou courbe, là ou une pince de masse traditionnelle ne s'accroche pas facilement.
Plus besoin de souder au préalablement une une prise de masse !

 Pour fixer le câble électrique à cette pince de mase magnétique, n'oubliez pas de prévoir l'achat de la cosse référence F11533

Électrode rutile universelle spécialement étudiée pour le soudage toutes positions, y compris la verticale descendante. Elle présente une grande facilité d’amorçage et une excellente esthétique de cordon. Elle est recommandée pour les constructions d’usage général en aciers non alliés et faiblement alliés.

Applications

Constructions métalliques, Réservoirs, Tuyauterie, Serrurerie, Travaux artisanaux.

Les plus produits

Amorçage et réamorçage faciles.
Bonne soudabilité en toutes positions.
Cordons plats légèrements bombés et décrassage facile.
Excellente esthétique du cordon.

Amorçage dès 40V - Courant continu. Polarité (-) à l’électrode.

Porte électrode à levier  300 Ampères. Blocage de l'électrode par mâchoires laiton
Tête et manche en résine de polyester chargée de fibre de verre

Pour électrode rutile, basiques ou cellulosique de Ø 1,6 à 4 mm. ( Soudure MMA)
Facteur de marche 300 A@35% - 250 A@ 60%.

Section maximale du câble  : 35 mm² - Fixation du  câble par vis 6 pans creux.

Conforme à la norme EN-60-974-11.

Porte électrode à vissage  250 Ampères. Blocage de l'électrode par mâchoires laiton
Blocage de l'électorde par vissage,pas à gauche, isolation totale.
Tête et manche en résine de polyester chargée de fibre de verre

Pour électrode rutile, basiques ou cellulosique de Ø 1,6 à 4 mm. ( Soudure MMA)
Facteur de marche 250 A@35% - 200 A@ 60%.

Section maximale du câble  : 35 mm² - Fixation du  câble par vis 6 pans creux.

Conforme à la norme EN-60-974-11.

1 Connecteur  1/4 de tour femelle.
Choisir le connecteur en fonction du câble en votre possession

Marteau pique soudure permettant le retrait du laitier de soudure lorsque l'on utilise des électrodes enrobées ( rutiles-basics...) ou un fil de soudure sans gaz .

Poids  295 Grammes

Manche en acier d'une longueur  total de 27 cm.

Pince de masse en laiton moulée sous pression. Shunt en feuillard de cuivre pour une conductivité optimum.
Câble serré avec lamelle malléable en cuivre et serre-câble en acier plaqué cuivre.

GAMMA 0  Pour câble de section 16 - 25 mm²
150 A @ 60 % et 200 A @ 35 %
Ouverture: 45 mm

GAMMA 1  Pour câble de section 25 - 35 mm²
200 A @ 60 % et 250 A @ 35 %
Ouverture: 55 mm

GAMMA 2  Pour câble de section 50-70 mm²
400 A @ 60 % et 500 A @ 35 %
Ouverture 65 mm

Ce kit Lincoln comprends:
1 Porte électrode 400 Ampères @35 % Segura 600 + câble  50 mm² longueur 4 m et connectique 35/70
1 Pince de masse 400 Ampères @35 % Hippo 600 + câble  50 mm² longueur 4 m et connectique 35/70

Electrodes rutiles destinés à la soudure  des  inox de type 18/8/3.
Livré en étui plastique.

Norme AWS A 5.4 - E 316-16
Norme  ISO 3581-A - E 19 12 3 L R 12

Le paquet d'électrodes de Ø 2,5 mm  contient 3 Kg soit 165 pièces  Longueur 300 mm
Le paquet d'électrodes de Ø 3,2 mm  contient 4,5 Kg soit 130 pièces. Longueur 350 mm

Positionneur articulé permettant le maintien de tôle, de pièce ronde, plate ou carré lors des opérations de soudure
Chaque positionneur dispose de 4 aimants
Paquet de 4 positionneurs

La meilleure façon de positionner et de pointer les pièces entre elles
Adapté pour différentes formes, surface métallique ronde, plane ou en angle.
Dispose de 6 aimants

Ce kit comprend:

1 porte électrode Caïman 200 + câble  25 mm² longueur 3 m
1 pince de masse Hippo 200 + câble de masse longueur 3 m

Diamètre du connecteur  9 mm

Porte électrode avec corps en laiton moulée sous pression. Revêtement isolant en matériaux thermodurcissable non inflammable et anti-chaleur.
Câble serré par écrou hexagonaux. Ressort à compression isolé. Levier en laiton moulée sous pression, isolée avec un matériel thermodurcissable.
Pointe en une seule pièce. Fixation de l'électrode en 5 positions

URANIA 5 Pour câble de section 35 - 50  mm²
250 A @ 60 % et 300 A @ 35 % - Pour électrode de 3,2 à 5 mm

URANIA 6 Pour câble de section 50-70 mm²
300 A @ 60 % et 400 A @ 35 % - Pour électrode de 4 à 6,3 mm

embase femelle pour connecteur Ø 9 mm
Câble 10 -16 et 25 mm²
200A @ 60%

5 cosses en cuivre étamé à serrer avec une pince pour câble  de 10 à25 mm²
Cette cosse procure une excellent raccordement électrique et une très bonne résistance à la traction.

Principale dimension:

A: 7 mm
B: 15 mm
V: 8,4 mm
L: 36mm
S: 1 mm

Pince de masse 250 Ampères +câble 25 mm² longueur 3 m ( KIT-243) ou longueur 4 m ( KIT 244)
Ouverture de la pince de masse 45 mm

Facteur de marche 200 A @60 % - 250 A @ 35 %
Connecteur  TX 25
Ouverture 45 mm

Deux kits vous sont proposés en fonction de la section du câble électrique

Dans les deux cas:
Pince de masse OMEGA 4 en laiton + câble de la section choisie en longueur 4 m.
Facteur de marche 400 A@60 % et 500 A 35%
Connecteur TX 50

Pince de masse  NEVADA 3  câble 25 mm² longueur  3m ( KIT-251) ou  4 m (KIT-259)

Facteur de marche 200 A @60 - 250A @ 35 %
Connecteur Dinse TX 50

câblage électrique en caoutchouc H01N2-D-HAR

Pince  en tôle d'acier électrozingué avec contacts en laiton pontés par une tresse de cuivre. Câble serré avec lamelle en cuivre et serre câble en acier
Ouverture maximale 45 mm.

Etui métallique contenant 2 Kg d'électrodes aluminium sous vide.
Norme AWS A5.3 / 4043
Norme TS 9604 / EL AlSli 5

Le paquet d'électrode Ø 2,5 mm contient 112 pièces -Longueur 350 mm
Le paquet d'électrode Ø 2,5 mm contient 70 pièces - Longueur 350 mm

Avant de commander ces électrodes ,assurez vous que votre poste MMA(baguette enrobée) permet la soudure  de l'aluminium.
Ce n'est pas une chose possible avec tous les postes. Rapprochez vous du fabricant ou de la notice en votre possession avant achat.
Ces baguettes étant vendus dans un étui sous vide d'aire: aucune reprise ne sera possible
