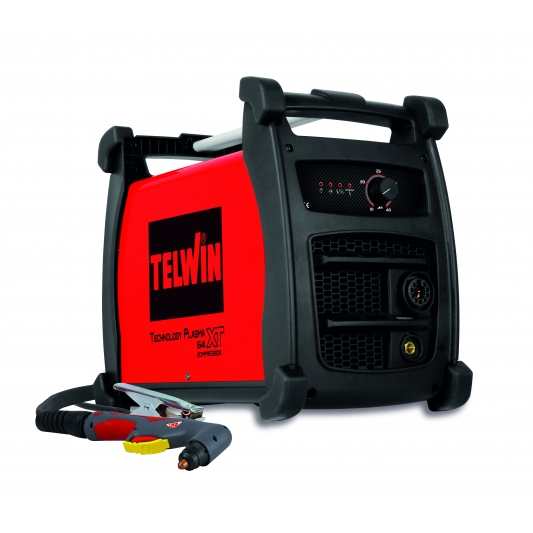

Découpeur plasma Telwin Technology 54 XT compresseur intégré
référence : 816147
1 097,00 €
Caractéristiques du Découpeur plasma Telwin Technology 54 XT compresseur intégré
| Produit a location | 1 |
|---|---|
| Courant de coupage | 10 - 40 A |
| Épaisseur de coupe net | 12 mm |
| Épaisseur de coupe en séparation | 15 mm pour le fer -10 mm pour l'aluminium |
| Fusible (en Ampère) | 16 A |
| Poids en Kg | 17,3 |
| Garantie | 2 ans |
| Tension à vide (en Volt) | 313 |
| Facteur de marche à 40° du découpeur | 35A@30% - 25A@60% - 20A@100 % |
| Dimensions (en mm) | 470 x 260 x H378 |
| Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
| Degrée de protection | IP 23 |
Ce découpeur au plasma de technologie inverter avec amorçage par arc-pilote à contact vous permet un découpage sans déformation de tous les matériaux conducteurs tels que l'acier ,l'inox, l'acier galvanisé, l'aluminium, le cuivre, le laiton
Il est compact et d'un faible encombrement 450 x 182 x H 292 mm) et poids (7 kg)
Ce découpeur permet une coupe net sur des matériaux jusqu'à 12 mm d'épaisseur ou 15 mm en séparation.
Il permet de réaliser un perçage de tôle ( lire la manuel d'utilisation à cet effet) pour des support d'une épaisseur maximum de 4 mm
Dispositif de signalisation de changement de c
Ce découpeur est muni d'un voyant de signalisation prévenant pour le changement des consommables
Livré avec une torche longueur 4 m + pince de masse et câble longueur 3 m
