Poste à souder TIG DC - Acier - Inox
Les postes à souder TIG sont connus dans leur généralité pour leur capacité à permettre le soudage de différents types de métaux tels que l’acier, l’aluminium et l’inox et fonctionnant avec les deux types de courants (alternatif et continu). Cependant, il est possible d’obtenir des postes à souder TIG adaptés à un usage spécifique comme c’est le cas avec ceux soudant exclusivement l’acier et l’inox et fonctionnant uniquement en courant continu tel que le Siltig 415. Le principe est le même. Un métal d’apport est placé dans le bain de fusion jusqu’à ce qu’il fonde afin de lier les pièces métalliques à souder. Pour cela, le poste à souder se doit de conduire le courant jusqu’à l’apparition d’un arc électrique. Bien que le modèle TIG DC acier et inox ne permettent que le soudage de ces deux métaux, la qualité de la finition n’en est d’autant pas réduite. Nous vous en disons plus dans la suite de cet article.
Cette notion peut se comprendre suivant les polarités.
À ce niveau, les deux pôles sont reliés aux deux principaux acteurs. L’anode (le pôle positif) est reliée à la pièce à souder tandis que la cathode (le pôle négatif) est à l’électrode de tungstène. Ensuite, les électrons libérés par la cathode s’orientent vers un secteur concentré de l’anode afin d’obtenir un cordon de soudure assez étroit et suffisamment pénétré. Il s’agit du procédé appliqué à tous les métaux devant être soudé en TIG à l’exception de l’aluminium et de ses alliages légers. Sous cette polarité, la couche d’oxyde présente sur l’aluminium ne se décape pas.
Au même titre que la polarité précédente, la polarité indirecte est également obtenue par convention. Ainsi, le pôle positif est raccordé à l’électrode réfractaire qui se transforme ensuite en anode. Il se concentre ensuite sur l’extrémité de l’anode un bombardement intensif des électrons provenant d’un compartiment pour le moins large du métal de base. Sur cette polarité, le cordon obtenu est peu pénétré, moyennement étalé et rend l’électrode susceptible de facilement se détériorer après un échauffement excessif.
Bien que son action de décapage soit pour le moins énergique surtout vis-à-vis de l’aluminium et de ces alliages, cette polarité n’est plus utilisée particulièrement à cause des dommages qu’elle crée notamment sur l’électrode de tungstène.
Un poste à souder est un appareil jouant le rôle de transformateur puissant équipé d’un système de ventilation et utilisé pour faciliter le soudage de différents métaux. Pour la plupart des postes à souder, ils servent à convertir le courant alternatif 220 V en courant continu avec un ampérage qui est déterminé en fonction de l’intensité requise pour une soudure. Par ailleurs, en fonction du type de métal à souder, il est possible de varier l’ampérage simplement grâce à un bouton appelé potentiomètre.
Ce procédé offre plusieurs modes de soudage.
La technique de soudure d’angle se compose de deux métaux réunis à angle droit. Ensuite, il faudra incliner la torche avec un angle à 45 degrés afin d’obtenir un bain de fusion. Puis choisir un arc court en poussant l’électrode après le cône en céramique. Il suffit enfin de mettre l’électrode tungstène au niveau de l’intersection des métaux puis a réalisé le soudage.
Ce type de soudage requiert un minimum de dextérité afin que les métaux ne se chevauchent pas. Il faut ensuite veiller à réduire au fur et à mesure l’intensité à la fin de la soudure dans l’optique d’éviter la formation de cratères.
Cette technique de soudage consiste à réaliser un bain de fusion entre le bord d’une pièce de métal recouvrant la surface d’une autre pièce. Dès que les deux éléments fusionnent, il faudra intégrer le métal d’apport comme remplissage au sein du bain de fusion.
Le soudage en TIG a la particularité d’être facile à utiliser notamment pour les travaux requérant un minimum de dextérité. Il peut aussi bien servir en réparation de site qu’en assemblage de production. Le principal élément ayant permis au soudage TIG de bâtir une aussi solide réputation dans la fiabilité du travail obtenu et dans la qualité de la finition. Le procédé TIG dispose de nombreux autres avantages dont voici une liste exhaustive :
Avant de prendre en main votre poste inox ou acier, il est important d’avoir les différentes protections au point (gants, lunettes, casque…). Pour commencer, il faudra brancher la torche TIG. Cela revient à raccorder la torche à l’avant de votre poste à souder à l’aide d’un adaptateur. Pour la plupart, les torches possèdent une buse céramique afin de contrôler l’argon, une pince pour garder l’électrode et potentiellement un système de refroidissement.
Ensuite, il faudra sélectionner la polarité. Le réglage DC (courant continu) est celui recommandé pour souder l’acier ou l’inox. Si vous avez un poste à souder 2 en 1, il faudra basculer sur l’utilisation du courant continu pour souder. Par contre, le soudage exclusif de l’acier et de l’inox est simplifié lorsque vous disposez d’un poste dédié tel que le Siltig 415. La prochaine étape consiste à affûter les électrodes réfractaires tungstènes de façon à ce que les stries se dirigent vers l’axe de ladite électrode. Toutefois, ne les affûtez pas en cercles concentriques de façon perpendiculaire à l’axe de l’électrode réfractaire. Nous vous recommandons afin de réussir l’affûtage de votre électrode de vous référer à un touret à affûter ou à une machine conçue pour les électrodes tungstènes.
Après l’affûtage survient la phase de l’ajustement du débit de gaz. Les procédés de soudage TIG sont réputés pour n’utiliser que des gaz inertes. Le plus répandu est l’argon et il s’utilise tel quel ou si vous le souhaitez, il peut être associé avec de l’hélium. Certes, le débit de gaz dépend fortement du projet de soudure à réaliser, mais il peut toutefois être ajusté à l’aide d’un manomètre. Généralement, on observe un débit d’une moyenne comprise entre 4 et 12 litres par minute. Enfin, ouvrez le gaz puis réglez son intensité en fonction de l’épaisseur du métal.
De façon pratique, pour souder une pièce sur un poste inox par exemple, un certain nombre de précautions sont à prendre :
Choisissez un métal de base puis servez-vous de l’arc électrique pour le faire fondre. La puissance de l’arc donnera un bain de métal en fusion qui servira à la fonte des deux morceaux de métaux à monter. Après le bain de fusion sur les deux pièces de métaux, rapprocher votre métal d’apport de la flaque de métal liquide en touche rapide afin qu’il n’y ait pas d’agglutination. La tige d’apport renforce les pièces soudées en leur apportant de l’épaisseur.
Servez-vous ensuite de votre arc afin de faire évoluer le bain de fusion dans le sens désiré. À l’inverse du soudage MIG où il faut pousser la torche, au niveau du soudage TIG il faut la tirer. Enfin, nous vous recommandons d’être attentif à la main qui tient la tige d’apport.
sur les consommables de soudure en cas de commande simultanée avec un poste à souder. La remise se calcule automatiquement lorsque vous ajoutez le ou les consommables dans votre panier.
En choisissant un poste à souder sur le site Soudure.pro vous avez la garantie que celui-ci est conçu par un industriel Français ou Européen respectant la norme de fabrication EN 60974-1.
Le respect de cet norme EN 60974-1 par le fabriquant vous garantit que le matériel fabriqué est destiné à un usage industriel et professionnel, et que Lire la suite concernant les règles relatives à la compatibilité électromagnétique, ce matériel est indiqué de classe A.
Il vous appartient par contre de vérifier notamment avant toute utilisation les points suivants
- Que le réseau électrique utilisé lors de l’utilisation de ce type d’appareil dispose bien d’une « mise à la terre »
- Que la ligne électrique sur laquelle vous branchez le poste à souder est commandé par un fusible dont l’ampérage est en adéquation avec celui indiqué sur la plaque signalétique du poste ou celui indiqué sur la notice du fournisseur.
En fonction du modèle de poste retenant votre intérêt plus précisément sa puissance en Ampère ou son type de courant ( monophasé ou Triphasé) il vous appartient de vous rapprocher de votre fournisseur d’électricité afin de vous assurer que vous disposez bien de l’abonnement en conséquence.
-Les porteurs de stimulateurs cardiaques doivent consulter un médecin avant d’utiliser ce matériel. L’exposition aux champs électromagnétiques lors du soudage peut avoir d’autres effets sur la santé que l’on ne connaît pas encore.
D’une manière générale comme pour tout autre outillage, il est impératif de lire la notice d’utilisation fourni avec le poste comprenant les consignes de sécurité avant l’utilisation de cet outillage
Référence | 011106 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 20 - 160 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France
Référence | 816220 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 10 - 170 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France
Référence | 066649 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 10 - 160 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France
Référence | 816089 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 10 - 200 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France
Référence | 062054 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 10 - 160 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France

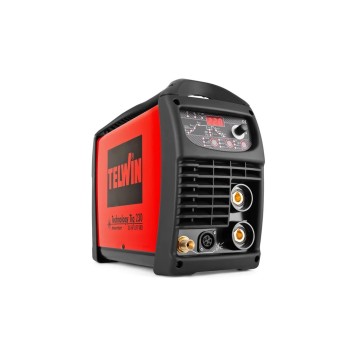

Référence | 012431 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 5 - 220 A |
Équipement | Livré sans accessoires |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France
Référence | K14169-1 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 5-175 |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
SAV réalisé en France
Référence | 065765 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 10 - 200 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France
Référence | 852055 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 20 A |
Champ de réglage soudure TIG (en Ampère) | 10 - 220 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France
Produit non tenu en stock, un délai de 12 jours ouvrés est nécessaire pour l'approvisionnement
Référence | K12057-1 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 5 - 220 |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
SAV réalisé en France
Livraison de ce produit à partir du 21/02/2023
(sous 1 à 3 jours ouvrés).
Référence | 61009200 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 5 - 200 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
SAV réalisé en France
Référence | Pack-816089 |
---|---|
Tension d'alimentation (en Volt) | 50 / 60 hz - 230 Volts |
Fusible (en Ampère) | 16 A |
Champ de réglage soudure TIG (en Ampère) | 10 - 200 A |
Accéder à la fiche détaillée | |
Accéder aux accessoires |
2x, 3x ou 4x sans frais
Livraison gratuite
Garantie 2 ans
SAV réalisé en France
